ハンディタイプ

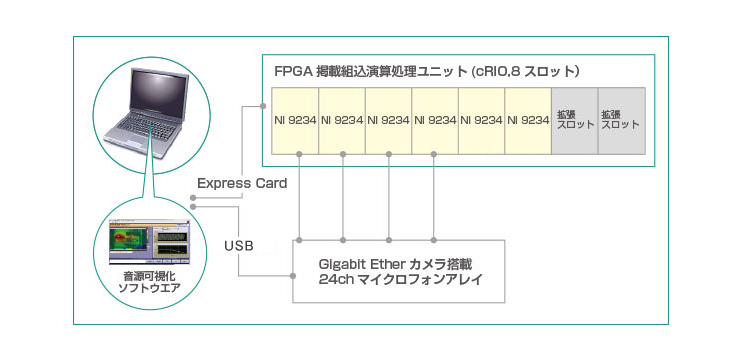

システム構成

組込型計測・演算FPGA搭載ユニットNational Instruments社CompactRIO(cRIO)を採用し、マイクデータを収集・リアルタイム解析。 cRIOのI/Fは、Express Card及びEthernetがあり、ノートPCによる計測が可能となります。
Gigabit Etherカメラを採用する事により、PCから距離を気にせず、計測・可視化処理が可能となります。

データ処理フロー

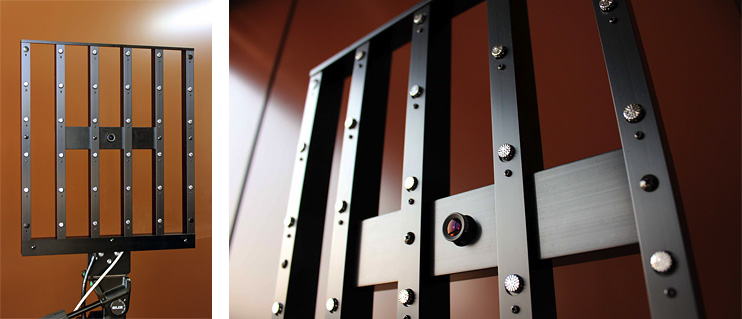

マイクロフォンアレイ

1/4インチマイクを採用。標準版は、24本のマイクロフォンアレイを使用します。
対象物の大きさ、分解能により最終的なマイクの本数を決定致します。
マイクロフォンアレイには、USBカメラが搭載されております。

仕様・スペック

収録ソフトウェア

 基本

480pix×480pix
25fps(40ms)

視野角 ※目安

測定対象から距離1mで約70cm×70cm
収録

サンプリングレート 25.6KHz
分解能24bit
チャンネル数 16ch~48ch
IEPE対応
NI社NI 9234相当

演算処理

NI社 CompactRIO相当
NI9154(246x88x63mm)

入力周波数

500Hz~10KHz

可視化方式

ビームフォーミング

フィルタ

バンドパスフィルタ

マイクロフォンアレイ

マイク

1/4インチ
24~32本
40cm x 30cm

カメラ

USBカメラ
カラー 8bit 30fps

保存データ

保存データ

可視化動画(AVI形式)
カメラ動画
マイク生データ

再生ソフトウェア

表示

可視化動画
マイク生波形(1ch)
FFT(1ch)

再生

コマ送り/コマ戻し
(40msごと)
収録波形との同期再生

フィルタ

バンドパスフィルタ

保存

可視化動画(AVI形式)
